Изготовление и монтаж пожарных и эвакуационных лестниц, описание лестниц, нормативные документы и требования
Когда нужно делать пожарную лестницу:
|
Инспектор выписал предписание |
Если инспектор МЧС обнаружил нарушения и выписал предписание, эти замечания должны быть устранены в кратчайшие сроки. В административном кодексе за невыполнение в срок предписания предусмотрены достаточно большие штрафы |
|
Строительство нового здания |
Все новые здания общественного, административного и производственного назначения должны иметь достаточное количество эвакуационных выходов со всех этажей и оборудованы пожарными лестницами для доступа на кровлю |
|
Капитальный ремонт здания |
При капитальном ремонте здания применяются те же требования , что и при строительстве нового |
|
Необходим доступ на кровлю через улицу |
Часто возникает необходимость обеспечить регулярный доступ на кровлю для чистки снега или обслуживания инженерного оборудования, а доступ по внутренним лестницам через здание невозможен либо крайне нежелателен. |
см.:
защитные ограждения, нержавеющие перила и поручни, курительные павильоны и беседки, ограждения для пожарных щитов
см.: защитные ограждения, нержавеющие перила и поручни, курительные павильоны и беседки, ограждения для пожарных щитов
Какими бывают пожарные лестницы и примерная стоимость:
|
П-1.1 |
|
Технические характеристики:
|
|
|
П-1.2 |
|
Технические характеристики:
Ширина лестницы - 800 мм Максимальная высота подъема не более 20 м.п. |
|
|

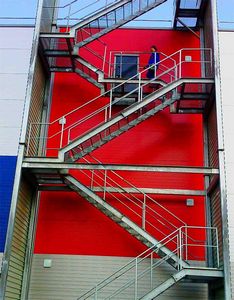

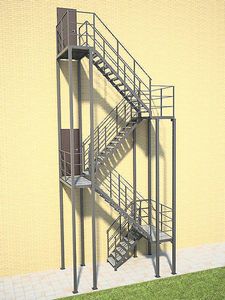

П-2 многомаршевые
|
|
Технические характеристики:
Ширина лестницы - 900 мм; |
. |
Как выбрать пожарную лестницу
|
Параметры |
Пожарная |
Эвакуационная |
|
Назначение |
Подъем бойцов пожарной команды на кровлю при тушении пожара |
Эвакуация людей из здания при пожаре |
|
Тип лестницы |
В зависимости от высоты: - до 6 метров: вертикальная без ограждения П-1.1 - до 20 метров: вертикальная с ограждением П-1.2 - более 20 метров: маршевая П-2 |
только маршевая П-2 |
|
Ширина марша |
|
Принимается по расчету, но не менее:
|
Чем пожарная лестница отличается от эвакуационной
Проектирование, изготовление, монтаж и испытание пожарных лестниц регламентируются целым рядом нормативных документов. В зависимости от назначения, лестницы бывают пожарные и эвакуационные. Пожарными называются лестницы, которые предназначены для подъема бойцов пожарной команды на кровлю здания при пожаре. Пожарная лестница может быть как вертикальной, так и маршевой. Эвакуационные лестницы предназначены для эвакуации людей из здания при пожаре. Эвакуационные лестницы могут быть только маршевыми, максимальный угол наклона 45 градусов.
В зависимости от высоты здания применяются три типа пожарных лестниц:
1. П1-1– вертикальная пожарная лестница без ограждения, применяется при высоте здания и перепадов высоты кровли не более 6 метров. Ширина лестницы должна быть не менее 600 мм. Стандартная ширина – 600мм;
2. П1-2– вертикальная пожарная лестница с ограждением, применяется при высоте здания и перепадов высоты кровли не более 20 метров. Ширина лестницы должна быть не менее 800 мм. Стандартная ширина – 800мм.
3. П2 – маршевая пожарная лестница применяется при высоте здания и перепадов высоты кровли более 20 метров.
Требования нормативных документов к маршевым эвакуационным лестницам:
|
Требование |
Ссылка на документ |
|
Лестница должна располагаться на расстоянии не менее 1 метра от оконных проемов |
СП 1.13130-2009 п. 4.4.2 СНиП 21-01-2007 п 6.30 |
|
Ширина ступени должна быть не менее 25 см |
СНиП 21-01-2007 п 6.29 СП 1.13130-2009 п. 4.4.1 |
|
Высота ступени должна быть не более 22 см. |
СНиП 21-01-2007 п 6.30 СП 1.13130-2009 п. 4.4.2 |
|
Уклон лестниц на путях эвакуации должен быть, как правило, не более 1:1 |
СП 1.13130-2009 п. 4.4.2 |
|
Ширина лестницы должна быть не менее: 1,35 м - для зданий с числом пребывающих в наиболее населенном этаже более 200 чел., а также для зданий клубов, кинотеатров и лечебных учреждений независимо от числа мест; 1,2м - для остальных общественных зданий, а также в зданиях кинотеатров, клубов, ведущих в помещения, не связанные с пребыванием в них зрителей и посетителей, и в зданиях лечебных учреждений, ведущих в помещения, не предназначенные для пребывания или посещения больных; 0,9 м – для всех остальных случаев. |
СНиП 2.08.02-89 п. 1.96 СП 1.13130-2009 п. 4.4.1 СНиП 21-01-2007 п 6.29 |
|
Число подъемов в одном марше между площадками (за исключением криволинейных лестниц) должно быть не менее 3 и не более 16. В одномаршевых лестницах, а также в одном марше двух- и трехмаршевых лестниц в пределах первого этажа допускается не более 18 подъемов. |
СНиП 2.08.02-89 п. 1.90 |
|
Ширина лестничных площадок должна быть не менее ширины марша. Промежуточные площадки в прямом марше должны иметь длину не менее 1 м. |
СНиП 21-01-2007 п. 6.31 |
|
Перед наружной дверью (эвакуационным выходом) должна быть горизонтальная входная площадка с глубиной не менее 1,5 ширины полотна наружной двери. |
СНиП 2.08.02-89 п. 1.93 |
|
Ширина ступеней в узкой части криволинейных парадных лестниц должна быть не менее 0,22 м, |
СНиП 2.08.02-89 п. 1.98 СП 1.13130-2009 п. 4.4.2 |
|
Наружные металлические эвакуационные лестницы должны иметь ограждения высотой 1,2 м |
СНиП 21-01-2007 п.6.30 СП 1.13130-2009 п. 4.4.2 |
|
Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной в плане в свету не менее 75 мм. |
СНиП 21-01-2007 п. 8.9 |
|
В полу на путях эвакуации не допускаются перепады высот менее 45 см и выступы, за исключением порогов в дверных проемах, которые не должны превышать 0,15 м. В местах перепада высот следует предусматривать лестницы с числом ступеней не менее трех или пандусы с уклоном не более 1: 6. При высоте лестниц более 45 см следует предусматривать ограждения с перилами. |
СНиП 21-01-2007 п. 6.28 |
Требования к пожарным лестницам
Требования к пожарным лестницам
Пожарные и эвакуационные лестницы
В соответствии с Федеральным законом от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», в зависимости от назначения лестницы делятся на пожарные и эвакуационные.
Эвакуационные лестницы - лестницы, предназначенные для эвакуации людей из зданий, сооружений и строений при пожаре.
Пожарные лестницы - лестницы, предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.
К пожарным и эвакуационным лестницам предъявляются разные требования. В этой статье мы рассмотрим требования нормативных документов, которые применяются к пожарным лестницам. О требованиях к эвакуационным лестницам Вы можете почитать в статье «Требования к эвакуационным лестницам»
Требования к размерам пожарных лестниц.
Основные требования к размерам пожарных лестниц приведены в НПБ 245-2001 и ГОСТ 5325-2009
Ниже приведены основные выдержки из этих документов
|
Параметр |
Значение |
|
Ширина марша |
600мм – для лестниц П-1.1 (без ограждения) 800мм – для лестниц П-1.2 (с ограждением) |
|
Шаг ступеней |
Не более 350мм |
|
Расстояние между креплениями к стене по вертикали |
Не более 3500мм |
|
Расстояние от лестницы до стены |
Не менее 300мм |
|
Расстояние от лестницы до окон |
Не менее 1000мм |
|
Шаг дуг ограждения по вертикали (для лестниц П-1.2 |
Не более 500мм |
|
Кол-во вертикальных элементов в ограждении (для лестниц П-1.2) |
Не менее 4 шт |
|
Ширина площадки |
Равна ширине марша |
|
Длина площадки |
Не менее 800мм |
|
Высота ограждений площадки |
1200 мм |
Выдержки из нормативных документов Российской Федерации, регламентирующих конструкцию и расположение пожарных лестниц.
СНиП 21-01-2007 Пожарная безопасность зданий и сооружений
СНиП 21-01-2007 Пожарная безопасность зданий и сооружений
п.8.3. Для зданий высотой 10 м и более до карниза кровли или верха наружной стены (парапета) и с площадью кровли более 100 м2 следует предусматривать выходы (возможность подъема) на кровлю из лестничных клеток непосредственно или через чердак, за исключением теплого, либо по лестницам 3-го типа или по наружным пожарным лестницам. Число выходов на кровлю и их расположение следует предусматривать в зависимости от размеров кровли из расчета не менее одного выхода на каждые полные и неполные 100 м длины здания с чердачным покрытием и не менее чем один выход на каждые полные и неполные м2 площади кровли здания с бесчердачным покрытием. При отсутствии в здании лестничных клеток и лестниц 3-го типа (например, в одноэтажных зданиях класса Ф 5) для подъема на кровлю следует предусматривать пожарные лестницы, располагаемые по периметру здания не реже, чем через 200 м. Допускается не предусматривать пожарные лестницы на главном фасаде здания, если ширина здания не превышает 150 м, а со стороны, противоположной главному фасаду, имеется линия противопожарного водопровода.
п.8.4. В чердаках зданий, кроме зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размерами не менее 0,6х0,8 м. Выходы из лестничных клеток на кровлю или чердак следует предусматривать по лестничным маршам с площадками перед выходом, через противопожарные двери 2-го типа размерами не менее 0,75х1,5м. Указанные марши и площадки могут быть стальными, должны иметь уклон не более 2:1 и ширину не менее 0,9 м. В зданиях классов Ф1, Ф2, Ф3 и Ф4 высотой до 15 м допускается устройство выходов на чердак или кровлю из лестничных клеток через противопожарные люки 2-го типа с размерами 0,6х0,8 м по закрепленным стальным стремянкам.
п.8.7. В местах перепада высот кровель (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 м, как правило, следует предусматривать пожарные лестницы. Не предусматриваются пожарные лестницы на перепаде высот кровель более 10 м, если каждый участок кровли площадью более 100м2 имеет собственный выход на кровлю, отвечающий требованиям 8.3 и 8.4, или высота нижнего участка кровли, определяемая по 8.3, не превышает 10 м. 8.8 Для подъема на высоту от 10 до 20 м и в местах перепада высот кровель от 1 до 20 м следует применять пожарные лестницы типа П1, для подъема на высоту более 20 м и в местах перепада высот более 20 м – пожарные лестницы типа П2. Пожарные лестницы должны выполняться из негорючих материалов, располагаться не ближе 1 м от окон и должны быть рассчитаны на их использование пожарными подразделениями.
Федеральный закон от 22 июля 2008 года № 123-ФЗ «Технический регламент о требованиях пожарной безопасности»
Статья 90. Обеспечение деятельности пожарных подразделений
п.1.2 Для зданий, сооружений и строений должно быть обеспечено устройство наружных пожарных лестниц и других средств подъема личного состава подразделений пожарной охраны и пожарной техники на этажи и на кровлю зданий, сооружений и строений;
п.2. В зданиях, сооружениях и строениях высотой 10 и более метров от отметки поверхности проезда пожарных машин до карниза кровли или верха наружной стены (парапета) должны предусматриваться выходы на кровлю с лестничных клеток непосредственно или через чердак либо по лестницам 3-го типа или по наружным пожарным лестницам.
п.3. Число выходов на кровлю (но не менее чем один выход) и их расположение следует предусматривать в зависимости от класса функциональной пожарной опасности и размеров здания, сооружения и строения: 1) на каждые полные и неполные 100 метров длины здания, сооружения и строения с чердачным покрытием и не менее чем один выход на каждые полные и неполные 1000 квадратных метров площади кровли здания, сооружения и строения с бесчердачным покрытием для зданий классов Ф1, Ф2, Ф3 и Ф4; 2) по пожарным лестницам через каждые 200 метров по периметру зданий, сооружений и строений класса Ф5.
п.4. Допускается не предусматривать: 1) пожарные лестницы на главном фасаде здания, сооружения и строения, если ширина здания, сооружения и строения не превышает 150 метров, а со стороны, противоположной главному фасаду, имеется противопожарный водопровод; 2) выход на кровлю одноэтажных зданий, сооружений и строений, имеющую покрытие площадью не более 100 квадратных метров.
п.5. На чердаках зданий, сооружений и строений, за исключением зданий класса Ф1.4, следует предусматривать выходы на кровлю, оборудованные стационарными лестницами, через двери, люки или окна размером не менее 0,6x0,8 метра.
п.10. В местах перепада высоты кровли (в том числе для подъема на кровлю светоаэрационных фонарей) более 1 метра следует предусматривать пожарные лестницы.
п.11. Допускается не предусматривать пожарные лестницы при перепаде высоты кровли более 10 метров, если каждый участок кровли площадью более 100 квадратных метров имеет собственный выход на кровлю или высота нижнего участка кровли не превышает 10 метров.
п.12. Для подъема на высоту от 10 до 20 метров и в местах перепада высоты кровли от 1 до 20 метров следует применять пожарные лестницы типа П1, для подъема на высоту более 20 метров и в местах перепада высоты кровли более 20 метров - пожарные лестницы типа П2.
п.13. Пожарные лестницы изготавливаются из негорючих материалов, располагаются не ближе 1 метра от окон и должны иметь конструктивное исполнение, обеспечивающее возможность передвижения личного состава подразделений пожарной охраны в боевой одежде и с дополнительным снаряжением.
п.14. Между маршами лестниц и между поручнями ограждений лестничных маршей следует предусматривать зазор шириной не менее 75 миллиметров.
ППБ 01-2003 Правила пожарной безопасности в Российской Федерации
п.41. Наружные пожарные лестницы и ограждения на крышах (покрытиях) зданий и сооружений должны содержаться в исправном состоянии и не реже одного раза в пять лет подвергаться эксплуатационным испытаниям. СНиП 2.09.02-85 Производственные здания 2.61. Для зданий высотой от планировочной отметки земли до верха карниза или парапета более 10 м, а также на перепадах высот и на кровле светоаэрационных фонарей следует предусматривать наружные стальные пожарные лестницы, проектируемые согласно СНиП 2.01.02-85. При определении числа и месторасположения наружных стальных пожарных лестниц следует учитывать наружные лестницы, предназначенные для эвакуации людей (см. п. 2.59), и наружные лестницы, предназначенные для выхода на кровлю (см. п. 2,60)
СНиП 2.09.02-85 Производственные здания
п.2.61. Для зданий высотой от планировочной отметки земли до верха карниза или парапета более 10 м, а также на перепадах высот и на кровле светоаэрационных фонарей следует предусматривать наружные стальные пожарные лестницы, проектируемые согласно СНиП 2.01.02-85. При определении числа и месторасположения наружных стальных пожарных лестниц следует учитывать наружные лестницы, предназначенные для эвакуации людей (см. п. 2.59), и наружные лестницы, предназначенные для выхода на кровлю (см. п. 2,60)
